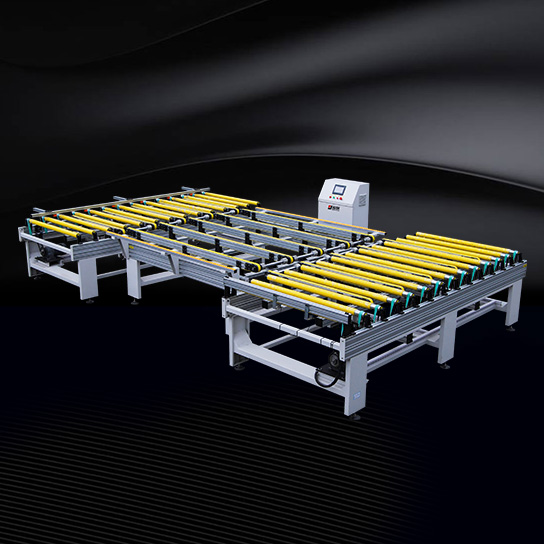

頂升移載機


頂升移載機型號: TSD

頂升移載機特點:
由兩組頂升與一組移載輸送機構組成,
通過精確設計,當板材輸送至指定區域停止,頂升平臺自動升起,變向傳送到達另端,另端反序運行即可實現板材輸送跨越不同的平行的兩條或多條生產線,有效節約大型生產線占地面積,同時兼顧前后工序流程順暢。

頂升移載機應用領域:
板式家具、木門、衣柜、櫥柜、外墻保溫裝飾一體板、裝飾材料、木地板等領域




頂升機構

自動識別升降


頂升移載機通過在滾筒式輸送帶上改進,加裝的頂升機構,通過光電感應板材到位后,氣動控制升起頂升機構超過滾筒輸送水平線,再直角輸送完成單次移載功能,運行高效智能操作

細節品質   精確輸送


臺灣士林PLC觸屏人機界面

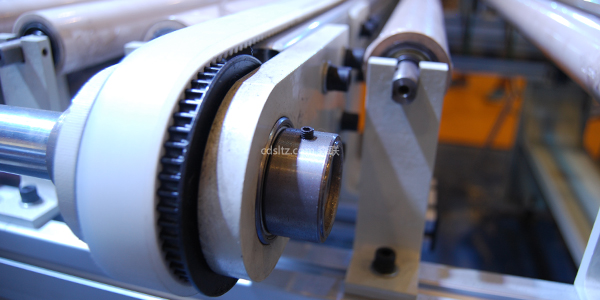

頂升機輸送結構


電子限位器自動定位板材


臺灣亞德客氣缸控制快速升降

應用展示   機構動作


前序涂裝線下料輸送


自動識別板材定位


自動平移輸送換線


后序涂裝線上料輸送

頂升移載機 TSD 技術參數

頂升移載機 TSD側邊頂升輸送中部平移輸送
設備尺寸2700*1510*850mm1850*1800*850mm
設備毛重450kg310kg
加工寬度600~1300mm600~1300mm
加工長度≥300mm≥300mm
加工速度0~25m/min0~25m/min
設備功率3.74kw3.74kw
電動升降0.37kw*20.37kw*2
輸送皮帶φ50mm  T6mmφ50mm  T6mm
電機變頻UNIS*2 GPG*2  DELTA*4GPG*1  DELTA*1
